在原子层沉积（ALD）中使用臭氧（O₃）作为氧化剂时，臭氧发生器及其相关设备是关键组成部分。以下是ALD中臭氧发生器整套设备的组成及其连接方式：
所需设备
1. 臭氧发生器
1. 臭氧发生器
- 功能：产生高纯度臭氧。
- 类型：常见的有电晕放电式和紫外光解式。
- 输出：臭氧浓度通常在1-20%之间，具体取决于ALD工艺需求。

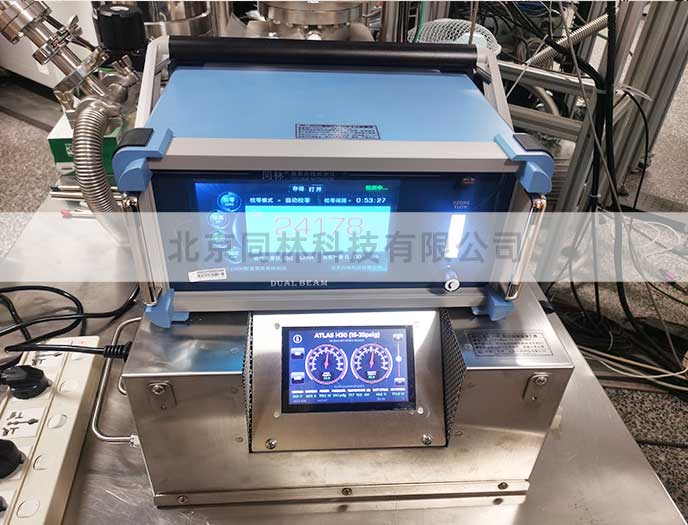

- 根据浓度要求：推荐同林3S-T10 或 ATL -H30 高浓度臭氧发生器
- 根据浓度要求：推荐同林3S-T10 或 ATL -H30 高浓度臭氧发生器
2. 氧气源
- 功能：提供高纯度氧气作为臭氧发生器的原料。
- 设备：氧气瓶或氧气发生器。
- 连接：通过气体管路连接到臭氧发生器的进气口。
3. 质量流量控制器（MFC）
- 功能：精确控制氧气和臭氧的流量。
- 连接：氧气源和臭氧发生器之间安装MFC，确保稳定供气。
4. 臭氧浓度监测仪
- 功能：实时监测臭氧浓度。
- 连接：安装在臭氧发生器出口，确保臭氧浓度符合工艺要求。
- 推荐3S-J5000紫外臭氧检测仪
- 推荐3S-J5000紫外臭氧检测仪
5. 气体混合室
- 功能：将臭氧与其他反应气体（如前驱体）混合。
- 连接：臭氧发生器出口与ALD反应室之间。
6. ALD反应室
- 功能：进行原子层沉积过程。
- 连接：气体混合室通过气体管路连接到反应室。
7. 尾气处理系统
- 功能：处理未反应的臭氧和副产物，防止环境污染。
- 设备：臭氧分解器、尾气洗涤器等。
- 连接：反应室出口连接到尾气处理系统。
8. 控制系统
- 功能：自动化控制臭氧发生器、MFC、反应室等设备。
- 连接：通过电信号或软件与各设备连接。
设备连接流程：
1. 氧气源 →质量流量控制器 → 臭氧发生器。
2. 臭氧发生器 → 臭氧浓度监测仪 → 气体混合室 → ALD反应室。
3. ALD反应室 → 尾气处理系统。
4. 控制系统 连接并监控所有设备。
注意事项：
- 气体管路：需使用耐臭氧腐蚀的材料（如不锈钢、聚四氟乙烯）。
- 安全性：臭氧具有强氧化性，需确保设备密封性并配备泄漏检测装置。
这套设备及其连接方式确保了臭氧在ALD中的高效、安全应用。
