美国2B 臭氧检测仪校准方法

1. 进入仪器菜单并记下仪器中使用的校准参数 Z 和 S。这些参数可能有助于校正仪器获得的 很新数据。此外，将新校准参数与旧校准参数进行比较有助于诊断仪器的任何问题。现在将校准参数设置为 Z = 0 和 S = 1.00。将平均时间设置为 10 秒。



2. 将臭氧检测仪的入口连接到校准的臭氧源。这可以是 306 型臭氧校准源或其他公司提供的臭氧校准器。如果您不使用具有内部溢流三通的 306 型臭氧校准源，则可能需要使用外部溢流三通，以便排出多余的校准气体，而不是强制进入臭氧监测仪。

注意：不要将 2B Tech Ozone Monitor 设置在 Thermo Electron Corp.（现在也称为 Thermo Fisher Scientific）臭氧校准器（例如 49i 型）的顶部。 Thermo 仪器输出的电气干扰会严重影响 2B Tech 臭氧监测仪的测量。



3. 通过将臭氧校准器设置为零臭氧或使用外部臭氧洗涤器收集数据点来测量仪器偏移（零）。让臭氧源有足够的时间达到零浓度。随着外部臭氧洗涤器或臭氧校准器内部的臭氧洗涤器与环境条件平衡，测量可能需要几分钟才能稳定下来。在读数稳定后平均至少 10 个数据点。请注意，对于符合精度规格的仪器，单个测量值可能会波动 ± 2 ppb 左右。此时计算数据的标准偏差很有用。如果 10 次连续测量的标准偏差对于 205 型臭氧监测仪始终大于 1.0 ppb 或对于 202 型臭氧监测仪为 1.5 ppb，则该仪器的噪音超出了它的能力范围。噪声会影响精度，但不会影响测量的准确性。但是，如果您使用大于 10 秒的平均，则平均过程会大大降低噪声。理论上，噪声降低了 √(N-1) 倍，其中 N 是 10 秒测量的次数。对于 1 分钟、5 分钟和 1 小时平均，统计噪声计算为分别降低了 2.2、5.4 和 18.9 倍。



新的 Z 校准参数是平均仪器偏移的负值。例如，如果您平均 10 个点并获得 -2.3 ppb 的值，则新的 Z cal 因子为 2.3，四舍五入为 2。如果测量值为 5.7，ppb，则新的 Z cal 因子为 -5.7，即四舍五入到 -6。



4. 通过将臭氧校准源或其他臭氧校准器设置为该浓度，测量至少一种臭氧浓度的输出。如果您只使用一种浓度来确定跨度，我们建议使用 300 ppb。在 2B Technologies，我们使用 50、100、150、200、250 和 300 ppb 的标称值。然而，2B Tech 臭氧监测仪具有极高的线性度，因此一个浓度就足够了。对于每个浓度，应等到浓度测量稳定，然后平均至少测量 10 次。测量值的标准偏差不应比您在零浓度下获得的值大很多。较高的标准偏差可能是由于臭氧源的波动。如果源噪声较大，您将需要对更多数据点进行平均，以改进对平均浓度的估计。

如果您只使用一种臭氧浓度，则 S 校准参数可以从真实浓度 C 的平均测量值 M 计算为：

其中 Z 是您在上面确定的校准因子。例如，如果 Z 为 +3，并且在向臭氧监测仪提供 300 ppb 的真实浓度时测得的平均臭氧浓度为 289 ppb，则 S 参数计算为 1.03。



如果您在校准中使用多个臭氧浓度，则在 Microsoft Excel 等程序中将数据绘制成 x 轴上的真实浓度和 y 轴上的测量浓度。现在用线性回归拟合数据，确保程序为您提供 很小二乘线方程。校准参数 S 将由下式给出

S = 1/斜率

其中“斜率”是 很小二乘线的斜率。

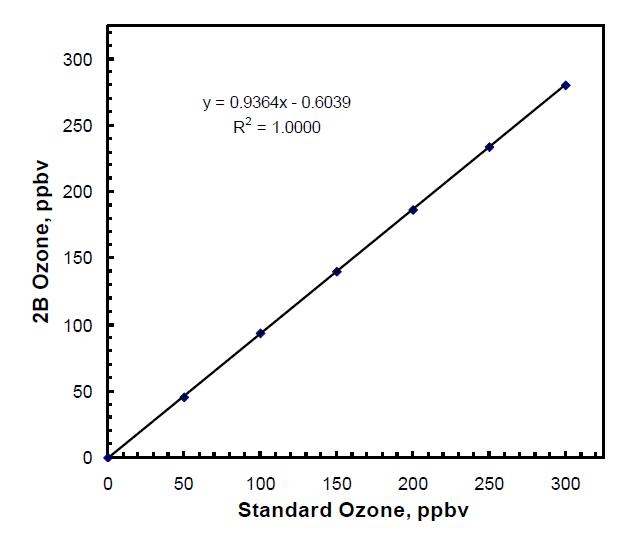

以下是使用多个臭氧浓度获得的校准数据示例。

在本例中，校准参数 S 为 1/0.9364 = 1.068，四舍五入为 1.07。该图的 y 截距，即方程 y = mx + b 中的 b，在上例中为 -0.6，应在臭氧校准源设置为零时测量的偏移的 ±2 ppb 范围内。如果不是，则仪器可能存在问题。通常，这表明臭氧监测器流路中存在污染。



5. 在仪器菜单中输入校准参数。 作为检查， 很好测量零和另一个臭氧浓度，以确保校准准确。

如果 Z 超出 -9 至 +9 ppb 范围或 S 超出 0.90 至 1.09 ppb 范围，则可能需要清洁或维修仪器。
