实验用臭氧降解土壤中有机物的实验装置



     本发明涉及一种实验室用吴氧降解土壤中有机物的实验装置，结构组成为：一氮气钢瓶的出口通过硅胶管分支连接至少4个土壤反应层析柱的各自的入口，土壤反应层析柱浸置在带有温控仪及循环泵的水浴池内；一氧气钢瓶的出口通过硅胶管依次连接氧气干燥 塔、防腐蚀总流量计及臭氧发生器，臭氧发生器的出口连接总流量阀后连接气体缓冲瓶的进口，气体缓冲瓶的出口连接气体分布器的进口，气体分布器的出口通过硅胶管支路一方面与各土壤反应层析柱的入口一一连接，一方面与一流量调节层析柱的入口连接。在实验室使用本发明进行臭氧降解土壤中有机物的实验时，可以在不停止实验过程的情况下直接获取稳定的实验数据，同时操作过程更为便捷省时。

实验器材

1.一种实验室用臭氧降解土壤中有机物的实验装置，其特征在于：一氮气钢瓶（1）的出口连接氮气减压阀（2）后通过硅胶管分支连接至少4个土壤反应层析柱（5）的各自的入口，每个硅胶管分支中均含有氮气阀门（3）及土壤反应层析柱进入阀（4），其中土壤反应层析柱进入阀（4） 很接近土壤反应层析柱（5）的入口，土壤反应层析柱（5）浸置在带有温控仪（6）及循环泵（7）的水浴池（8）内；一氧气钢瓶（9）的出口连接氧气减压阀（10）后依次连接氧气干燥塔（11）、防腐蚀总流量计（12）及臭氧发生器（13），臭氧发生器（13）的出口带有排空阀（14）并在连接总流量阀（15）后连接气体缓冲瓶（16）的进口，气体缓冲瓶（16）的出口连接气体分布器（17）的进口，气体分布器（17）的出口通过硅胶管支路一方面与上述各土壤反应层析柱进入阀（4）的入口一一连接，一方面与一流量调节层析柱（22）的入口处的流量调节层析柱进入阀（21）连接，在上述的各硅胶管支路中，从气体分布器（17）的出口开始依次含有防腐分流量计进入阀（18）、防腐分流量计（19）以及洗气瓶（20）。



【0001】本发明涉及一种实验室用臭氧降解土壤中有机物的实验装置。



背景技术

【0002】土壤是人类赖以生存的基本资源，是农业发展的重要基础。随着我国农业的发展，为了提高作物产量和维护绿地草坪等目的，不同种类的农药被制造出来并施用到土壤中，致使土壤污染日趋严重。土壤污染已经成为全球化的环境问题。在目前诸多正在研究的土壤修复方法中，臭氧修复方法因其耗能相对较低、工艺相对简单、实施费用相对较低以及一般不产生有毒终产物等优点而 很被看好。目前臭氧原位修复土壤中有机物的研究非常活跃，在目前的臭氧修复实验过程中，传统的取样方法是停止反应后挖取少部分实验土壤样品，此方式的取样过程繁琐不便，耗时较长，且如此一来实验数据的重现性和稳定性变差。



发明内容

【0003】本发明要解决的技术问题是：为了解决目前臭氧修复实验过程中所采用的传统取样检测方式存在繁琐不便、耗时较长、数据的重现性和稳定性较差的问题，而提供一种实验室用臭氧降解土壤中有机物的实验装置，通过该装置可以在不停止实验过程的情况下直接获取稳定的实验数据，且反应时间越长，实验数据的重现性和稳定性越好。



【0004】本发明解决其技术问题所采用的技术方案是：一种实验室用臭氧降解土壤中有机物的实验装置，其结构组成如下：一氮气钢瓶的出口连接氮气减压阀后通过硅胶管分支连接至少4个土壤反应层析柱的各自的入口，每个硅胶管分支中均含有氮气阀门及土壤反应层析柱进入阀，其中土壤反应层析柱进入阀 很接近土壤反应层析柱的入口，土壤反应层析柱浸置在带有温控仪及循环泵的水浴池内；一氧气钢瓶的出口连接氧气减压阀后依次连接氧气干燥塔、防腐蚀总流量计及臭氧发生器，臭氧发生器的出口带有排空阀并在连接总流量阀后连接气体缓冲瓶的进口，气体缓冲瓶的出口连接气体分布器的进口，气体分布器的出口通过硅胶管支路一方面与上述各土壤反应层析柱进入阀的入口一一连接，一方面与一流量调节层析柱的入口处的流量调节层析柱进入阀连接，在上述的各硅胶管支路中，从气体分布器的出口开始依次含有防腐分流量计进入阀、防腐分流量计以及洗气瓶。

【0005】本发明的有益效果是：与臭氧降解土壤中有机物的传统实验方式相比，在实验室使用本发明实验装置进行臭氧降解土壤中有机物的实验时，可以在不停止实验过程的情况下就直接获取稳定可靠的实验数据，从而实验数据的重现性和稳定性大大提高，同时操作过程更便捷、更节省时间。

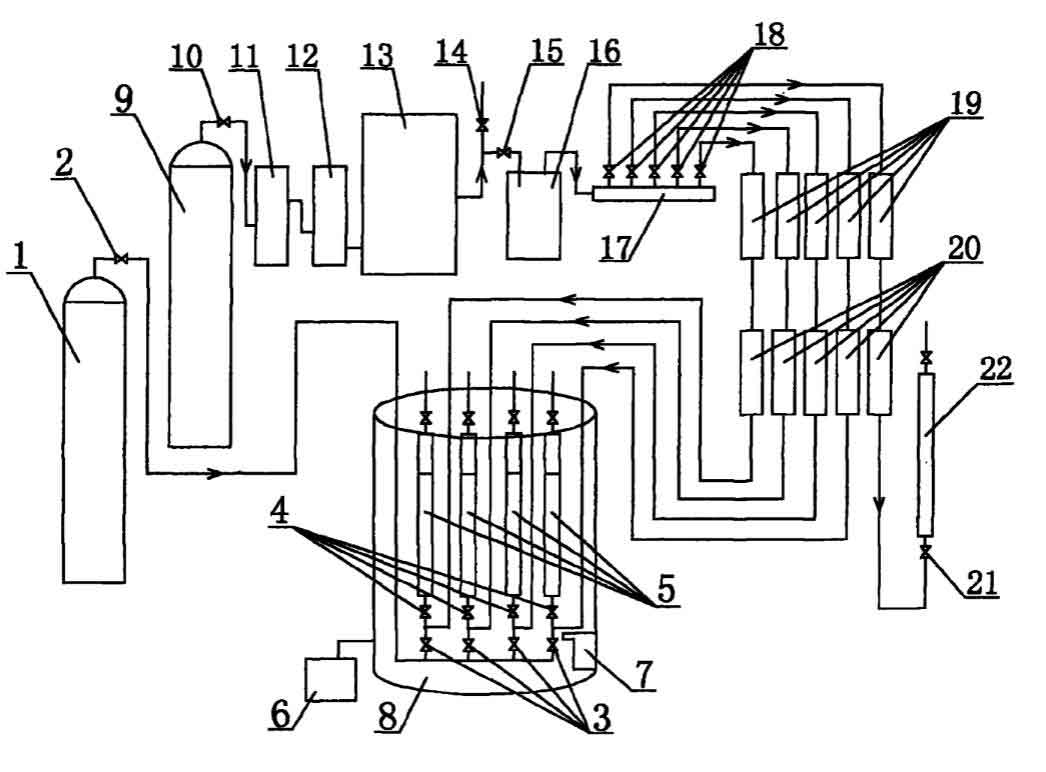

图中：1.氮气钢瓶2.氮气减压阀3.氮气阀门4.土壤反应层析柱进入阀 5.土壤反应层析柱6.温控仪7.循环泵8.水浴池9.氧气钢瓶10.氧气减压阀11.氧气干燥塔12.防腐蚀总流量计13.臭氧发生器14.排空阀15.总流量阀16.气体缓冲瓶17.气体分布器18.防腐分流量计进入阀19.防腐分流量计20.洗气瓶21.流量调节层析柱进入阀22.流量调节层析柱



申请人：华北电力大学（保定）

发明人:陈岚 权宇珩 赵鹏 邹单单
