材料臭氧老化实验方案

1 实验背景与目的

材料老化实验是研究臭氧对材料性能影响的重要手段，可用于评估材料在臭氧环境中的使用寿命、开发耐臭氧材料和制定防护措施。本实验方案旨在建立一套标准化的材料臭氧老化实验方法，为材料科学研究和工程应用提供科学依据。

2 材料选取

2.1 常用材料类型

根据材料性质和应用场景，可选择以下类型的材料进行臭氧老化实验：

•高分子材料：

橡胶类：天然橡胶、丁苯橡胶、丁腈橡胶、硅橡胶等。

塑料类：聚乙烯 (PE)、聚丙烯 (PP)、聚氯乙烯 (PVC)、聚苯乙烯 (PS)、聚酰胺 (PA)、聚碳酸酯 (PC) 等。

纤维类：尼龙、聚酯、腈纶等合成纤维。

•复合材料：

纤维增强复合材料：玻璃纤维增强塑料 (FRP)、碳纤维增强塑料 (CFRP) 等。

层压复合材料：如胶合板、层压板等。

•涂层材料：

油漆涂层：丙烯酸漆、聚氨酯漆、环氧树脂漆等。

聚合物涂层：聚四氟乙烯 (PTFE) 涂层、聚偏氟乙烯 (PVDF) 涂层等。

•金属材料：

钢铁材料：碳钢、不锈钢等。

有色金属：铝、铜、镁及其合金等。

2.2 材料选择依据

应用环境：根据材料的实际使用环境选择相应的材料类型，如户外使用的材料需考虑臭氧暴露风险。

材料特性：选择具有代表性的材料，如易受臭氧影响的不饱和橡胶和聚合物。

研究目的：根据研究目标（如老化机理研究、寿命预测、防护措施开发等）选择合适的材料。

标准要求：根据相关标准（如 ISO、ASTM、GB 等）选择标准测试材料。

2.3 材料样品制备

•样品尺寸和形状：

薄膜样品：通常为 100×100 mm，厚度根据材料类型确定。

片状样品：通常为 50×50 mm，厚度根据材料类型确定。

标准测试样条：如哑铃形拉伸样条、弯曲样条等，符合相关标准要求。

•样品预处理：

清洁处理：使用适当的溶剂（如乙醇、丙酮）清洁样品表面，去除油污和杂质。

表面处理：根据实验需要，可对样品表面进行打磨、涂层或化学处理。

状态调节：在标准环境条件下（通常为 23±2℃，50±5% RH）调节样品 24-48 小时，确保测试结果的可比性。

3 老化环境设置

3.1 臭氧浓度设置

根据实验目的和材料特性，可设置不同的臭氧浓度：

低浓度范围：0.01-0.1 ppm（19.6-196 μg/m³）：模拟环境相关浓度，研究长期低剂量老化效应。

中浓度范围：0.1-1.0 ppm（196-1960 μg/m³）：研究中等剂量老化效应，评估材料的耐臭氧性能。

高浓度范围：1.0-10.0 ppm（1960-19600 μg/m³）：加速老化实验，评估材料的极限耐臭氧性能。

3.2 环境参数控制

•温度控制：

温度范围：通常为 23±2℃至 70±2℃，可根据材料特性和实验目的调整。

温度控制精度：应达到 ±1℃以内，确保实验条件的稳定性。

•温度选择依据：

室温条件（23℃）：模拟实际使用环境。

高温条件（40-70℃）：加速老化实验，缩短实验周期。

•湿度控制：

湿度范围：通常为 30-90% 相对湿度，可根据材料特性和实验目的调整。

湿度控制精度：应达到 ±5% 以内，确保实验条件的稳定性。

•湿度选择依据：

低湿度（30-50%）：模拟干燥环境中的老化效应。

中湿度（50-70%）：模拟一般环境中的老化效应。

高湿度（70-90%）：模拟潮湿环境中的老化效应，研究湿度对臭氧老化的协同作用。

•光照条件：

光源类型：可选择氙灯、汞灯、荧光灯等模拟太阳光。

光谱分布：应尽可能接近太阳光的光谱分布，特别是 UV-B 和 UV-A 区域。

光强控制：可通过调节电压、使用滤光片或调整光源距离来控制光强。

光照周期：可模拟自然昼夜交替，通常为 12 小时光照 / 12 小时黑暗周期。

3.3 老化时间设置

根据实验目的和材料特性，可设置不同的老化时间：

短期老化：1-7 天：研究材料的早期老化行为和快速评估材料的耐臭氧性能。

中期老化：7-30 天：研究材料的老化动力学和性能变化规律。

长期老化：30 天以上：评估材料的长期使用寿命和老化极限。

4 臭氧作用方式

4.1 静态暴露法

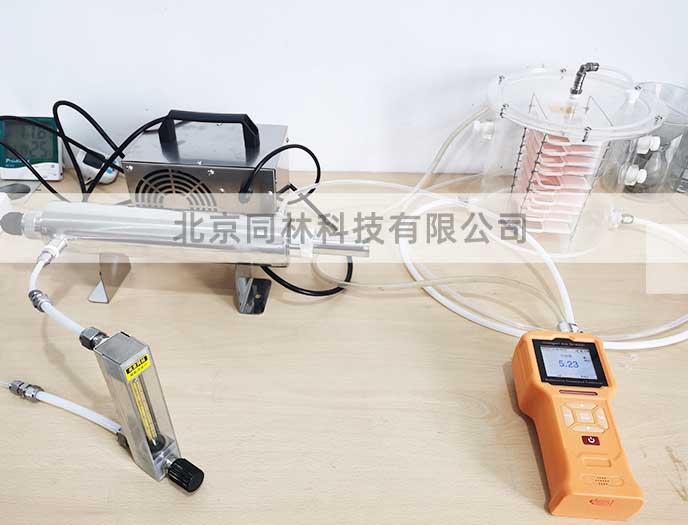

原理：将材料样品置于含有一定浓度臭氧的密闭环境中，材料表面直接与臭氧气体接触。

装置：静态老化箱或老化室，配备臭氧发生器、浓度控制系统和环境参数监测系统。

特点：操作简单，成本较低，但臭氧分布可能不均匀，适用于小型样品和初步筛选实验。

应用场景：研究材料的基本老化行为和初步评估材料的耐臭氧性能。

4.2 动态暴露法

原理：通过连续通入含有臭氧的气体，使材料样品在流动的臭氧环境中进行老化。

装置：动态老化箱或老化室，配备气体循环系统、臭氧发生器、浓度控制系统和环境参数监测系统。

特点：臭氧分布均匀，老化条件更接近实际环境，但设备复杂，成本较高。

应用场景：研究材料在实际使用环境中的老化行为和长期性能变化。

4.3 接触暴露法

原理：将材料样品直接接触臭氧水溶液或含有臭氧的液体介质，研究臭氧对材料的液相老化作用。

装置：老化槽或老化罐，配备臭氧发生器、曝气系统和温度控制系统。

特点：操作简单，适用于研究材料在潮湿或液体环境中的臭氧老化行为。

应用场景：研究材料在水处理、潮湿环境或液体介质中的老化行为。

4.4 循环暴露法

原理：通过周期性地改变臭氧浓度、温度、湿度等条件，模拟实际环境中的波动老化条件。

装置：可编程老化箱或老化室，配备臭氧发生器、环境参数控制系统和监测系统。

特点：老化条件更接近实际使用环境，能更准确地评估材料的实际使用寿命，但实验周期长，成本高。

应用场景：研究材料在复杂环境中的老化行为和长期性能变化，为工程应用提供依据。

5 老化程度评估手段

5.1 外观变化评估

•颜色变化：

方法：使用色差仪测量材料老化前后的颜色变化，计算色差（ΔE）。

标准：根据相关标准（如 ISO 105-A02、ASTM D1925 等）评估颜色变化等级。

•表面形貌变化：

方法：光学显微镜观察、电子显微镜观察、表面轮廓仪测量等。

指标：表面粗糙度（Ra、Rz 等）、裂纹密度、龟裂程度等。

•物理状态变化：

方法：肉眼观察、手感评估、硬度测试等。

指标：硬化程度、软化程度、脆化程度、发粘程度等。

5.2 物理性能测试

•力学性能测试：

拉伸性能测试：测量材料的拉伸强度、断裂伸长率、弹性模量等。

弯曲性能测试：测量材料的弯曲强度、弯曲模量等。

冲击性能测试：测量材料的冲击强度和抗冲击性能。

硬度测试：测量材料的硬度变化，如邵氏硬度、洛氏硬度等。

•热性能测试：

热重分析 (TGA)：评估材料的热稳定性和热分解行为。

差示扫描量热分析 (DSC)：分析材料的相变、熔融和结晶行为。

动态热机械分析 (DMA)：测量材料的动态力学性能和玻璃化转变温度。

•光学性能测试：

透光率和雾度测试：评估透明材料的光学性能变化。

光泽度测试：测量材料表面的光泽度变化。

紫外 - 可见吸收光谱分析：评估材料的光吸收特性变化。

5.3 化学结构分析

•红外光谱分析 (FTIR)：

原理：通过测量材料老化前后的红外吸收光谱，分析化学结构变化和官能团变化。

指标：特征吸收峰的强度变化、新峰的出现或旧峰的消失。

应用：识别材料老化过程中的氧化、交联、降解等化学反应。

•核磁共振分析 (NMR)：

原理：通过测量材料的核磁共振谱，分析分子结构和化学环境变化。

指标：化学位移、峰面积、耦合常数等。

应用：研究材料老化过程中的分子链断裂、交联和化学改性。

•X 射线光电子能谱分析 (XPS)：

原理：通过测量材料表面的电子能谱，分析元素组成和化学态变化。

指标：元素含量、化学态、表面氧化程度等。

应用：研究材料表面氧化和老化机制。

•凝胶渗透色谱分析 (GPC)：

原理：通过测量材料的分子量分布变化，评估材料的降解或交联程度。

指标：数均分子量 (Mn)、重均分子量 (Mw)、分子量分布指数 (PDI) 等。

应用：研究高分子材料的老化降解机制。

5.4 电化学分析

电化学阻抗谱 (EIS)：

原理：通过测量材料在不同频率下的电化学阻抗，评估材料的老化程度和防护性能。

指标：电荷转移电阻、双电层电容、 Warburg 阻抗等。

应用：研究金属材料的腐蚀行为和涂层材料的防护性能。

极化曲线测试：

原理：通过测量材料在极化过程中的电流 - 电压关系，评估材料的腐蚀速率和腐蚀电位。

指标：腐蚀电流密度、腐蚀电位、极化电阻等。

应用：研究金属材料在臭氧环境中的腐蚀行为。

循环伏安法 (CV)：

原理：通过测量材料在循环电压扫描过程中的电流响应，分析材料的氧化还原行为。

指标：氧化峰电流、还原峰电流、峰电位差等。

应用：研究材料的电化学活性和老化过程中的电子转移反应。

5.5 老化机理研究方法

自由基检测：

原理：通过电子自旋共振 (ESR) 或电子顺磁共振 (EPR) 技术检测材料老化过程中产生的自由基。

指标：自由基浓度、自由基寿命、自由基类型等。

应用：研究材料老化的自由基反应机制。

氧化产物分析：

原理：通过气相色谱 (GC)、液相色谱 (LC)、质谱 (MS) 等技术分析材料老化过程中产生的氧化产物。

指标：氧化产物种类、浓度、生成速率等。

应用：研究材料老化的氧化路径和反应机制。

加速老化模型：

原理：基于实验数据建立材料老化的数学模型，预测材料在实际环境中的使用寿命。

方法：Arrhenius 模型、Eyring 模型、时间 - 温度叠加原理等。

应用：预测材料在不同环境条件下的老化行为和使用寿命。

6 实验步骤

6.1 材料准备与预处理

材料样品制备：

根据实验要求，将原材料加工成所需的样品尺寸和形状。

对样品进行必要的表面处理，如清洁、打磨、涂层等。

标记样品，确保实验过程中样品的可识别性。

材料性能初始测试：

对所有样品进行老化前的性能测试，包括外观评估、物理性能测试和化学结构分析等。

记录并保存初始测试数据，作为后续老化评估的基准。

•样品分组与编号：

根据实验设计，将样品分为对照组和不同老化条件的实验组。

每组至少设置 3 个平行样品，以确保实验结果的可靠性和可重复性。

对每组样品进行编号和记录，建立样品档案。

6.2 老化实验设置

•老化设备准备：

检查并清洁老化箱或老化室，确保内部无污染物。

校准臭氧发生器、浓度监测系统和环境参数控制系统，确保其正常工作。

设置老化箱或老化室的初始条件，如温度、湿度等。

•样品放置与固定：

将样品放置在老化箱或老化室内，确保样品之间有足够的空间，避免相互遮挡和影响。

对于需要动态暴露的样品，可使用样品架或夹具进行固定，确保样品在老化过程中位置稳定。

记录样品的放置位置和方向，确保实验条件的一致性。

•老化条件设置：

根据实验设计，设置臭氧浓度、温度、湿度、光照等老化条件。

启动老化系统，调节各参数至设定值，并保持稳定。

记录老化开始时间和初始条件，作为实验的起始点。

6.3 老化过程监测与样品测试

•老化过程监测：

定期监测和记录老化箱或老化室内的臭氧浓度、温度、湿度等环境参数。

观察并记录样品在老化过程中的外观变化和异常情况。

发现异常情况时，及时调整老化条件或终止实验。

•样品性能测试：

根据实验设计，在预定的老化时间点取出样品进行性能测试。

对取出的样品进行外观评估、物理性能测试和化学结构分析等。

记录测试结果，并与老化前的初始数据进行比较，评估材料的老化程度。

•老化实验结束处理：

达到预定老化时间后，关闭老化系统，停止臭氧供应。

通风换气，将老化箱或老化室内的臭氧浓度降至安全水平。

取出所有样品，进行性能测试和评估。

清洁和维护老化设备，为下一次实验做准备。

7 数据分析与结果表达

7.1 数据处理方法

•性能变化率计算：

计算公式：性能变化率 (%) = (老化后性能值 - 老化前性能值) / 老化前性能值 × 100%。

指标：力学性能变化率、光学性能变化率、热性能变化率等。

•老化动力学分析：

方法：建立性能变化与老化时间的关系模型，如线性模型、指数模型、幂函数模型等。

指标：老化速率常数、老化半衰期、老化活化能等。

•相关性分析：

方法：Pearson 相关分析、Spearman 相关分析等。

应用：分析臭氧浓度、温度、湿度等老化条件与材料性能变化之间的相关性。

7.2 结果表达形式

•数据表格：

老化条件表：记录各组样品的臭氧浓度、温度、湿度、老化时间等条件。

性能测试结果表：记录各组样品在老化前后的性能测试数据。

性能变化率表：汇总各组样品的性能变化率数据。

•图表表达：

折线图：展示材料性能随老化时间的变化趋势。

柱状图：比较不同老化条件下材料性能的变化差异。

散点图：分析老化条件与材料性能变化之间的相关性。

三维图：展示三个变量之间的关系，如臭氧浓度、温度与材料性能变化的关系。

•图像表达：

材料老化前后的外观照片对比。

材料表面微观结构的电子显微镜图像对比。

材料内部结构的断层扫描图像对比。

7.3 老化机理与寿命预测

•老化机理探讨：

基于实验数据和分析结果，提出材料在臭氧环境中的老化机理。

结合化学结构分析和物理性能变化，阐述臭氧对材料的作用机制。

比较不同材料在相同老化条件下的表现，分析材料结构与耐臭氧性能之间的关系。

•寿命预测模型：

基于老化动力学分析，建立材料在臭氧环境中的寿命预测模型。

考虑温度、湿度等因素的影响，建立多因素寿命预测模型。

使用统计方法评估模型的预测精度和可靠性。

•防护策略建议：

根据实验结果，提出提高材料耐臭氧性能的建议。

推荐适合不同应用环境的材料类型和防护措施。

为材料的设计、生产和使用提供参考依据。
